Feuerwehrschalter PV QFire BIG für PV-Anlagen
Modulares, erweiterbares DC-Abschaltsystem mit galvanischer Trennung – für große und komplexe Photovoltaikanlagen.
Einsatzbereich des Feuerwehrschalters QFire BIG
Der QFire BIG Feuerwehrschalter wurde speziell für große gewerbliche und industrielle Photovoltaikanlagen entwickelt. Durch die galvanische Trennung der PV-Strings gemäß IEC 60947-3 ermöglicht das System eine sichere Abschaltung der DC-Leitungen zwischen PV-Generator und Wechselrichter – beispielsweise im Brandfall, bei Wartungsarbeiten oder im Serviceeinsatz.
Dank zentraler Steuerbox, projektspezifischen DC-Schaltboxen, der optionalen Clusterlösung und externer Not-Aus-Anbindung lässt sich QFire BIG flexibel in unterschiedlichste Anlagenkonzepte integrieren. Das System eignet sich insbesondere für:
Große Industrie- und Gewerbedächer
Mehrere Dachbereiche
Erweiterbare PV-Projekte
Mehrere Wechselrichtern & MPP-Tracker
Komplexe Anlagenstrukturen
Erhöhte Sicherheitsanforderungen
Die modulare Systemarchitektur eignet sich besonders für komplexe Dachstrukturen, mehrere Generatorfelder und große PV-Leistungen mit vielen Strings. Je nach Anlagengröße stehen Schalteinheiten für 2 bis 24 Strings zur Verfügung – mit Systemspannungen bis 1.500 V DC und bis zu 20 A pro String.
Für weitläufige Standorte können mehrere QFire-Systeme über die QFire Cluster Steuerbox gemeinsam angesteuert werden. Dadurch lassen sich auch mehrere Gebäude oder getrennte Generatorfelder zentral abschalten.
Optional sind Überspannungsschutz, externe Not-Aus-Taster, Schlüsselschalter, Statuskontakte und Online-Monitoring über QFire.LIVE verfügbar.
QFire BIG ist ein Feuerwehrschalter für große PV-Anlagen mit mehreren Generatorfeldern, komplexen Dachstrukturen und hohen Sicherheitsanforderungen.
Modularer Systemaufbau der Generatorfreischaltung für große PV Anlagen und Aufdachanlagen
QFire BIG ermöglicht die galvanische Trennung von PV-Strings zwischen Generatorfeld und Wechselrichter. Typische Komponenten sind:
Trennung von Steuerung [2] und DC-Schaltboxen [1]
Erweiterbar durch zusätzliche Schaltboxen
Integration von Brandmeldeanlage und/oder externer Not-Aus-Taster [3]
Zentrale oder clusterbasierte Abschaltung
Das QFire BIG System ist modular aufgebaut und besteht aus einer zentralen Steuerbox, optionalen Cluster-Steuerboxen sowie DC-Schaltboxen für bis zu 24 Strings pro Box. Die Schaltboxen werden kundenspezifisch gebaut und können optional mit Überspannungsschutz und Sicherungen bestückt werden.
Optionale Komponenten sind:
■ Brandmeldeanlagen-Anbindung
■ integrierter Überspannungsschutz
■ integrierte Sicherungen in Plus- und/oder Minuspol
■ Externer Not-Aus-Taster
■ Cluster-Technik für mehrere Dachflächen
■ Online-Monitoring
■ Verzögerungsschaltung (zeitversetzte Abschaltung großer Anlagen)
Im Abschaltfall werden alle Strings galvanisch getrennt, sodass die Leitungen ab dem Installationsort des Feuerwehrschalters in Richtung Wechselrichter spannungsfrei werden.
Diese Trennung von Steuer- und Schaltfunktion ermöglicht eine flexible Anpassung an Anlagengröße, Dachstruktur und Sicherheitsanforderungen.
Galvanische Trennung der DC-Strings
Der QFire Feuerwehrschalter trennt im Auslösefall alle angeschlossenen PV-Strings galvanisch und zweipolig nach IEC 60947-3. Dadurch werden Plus- und Minusleiter jedes Strings zuverlässig vom Wechselrichter getrennt – für maximale Sicherheit im Brand- und Einsatzfall.
Klare Abgrenzung zu Motorschalter-Lösungen
Zweipolige Trennung von Plus und Minus
sichere Unterbrechung der DC-Verbindung
DC-seitige Abschaltung direkt am String statt nur netzseitiger Trennung
geeignet für Systemspannungen bis 1.500 V DC und bis zu 20 A pro String
Bei der galvanischen Trennung wird die elektrische Verbindung zwischen PV-Generator und Wechselrichter vollständig unterbrochen. Nach der Auslösung sind die Leitungen ab der QFire-Schaltbox spannungsfrei. Dieses Prinzip reduziert DC-Gefahren im Brandfall deutlich und sorgt für maximale Sicherheit bei Einsatzkräften und Servicepersonal.
Dieses Schaltprinzip erhöht die Sicherheit im Brand- und Einsatzfall erheblich, da gefährliche Gleichspannungen zuverlässig unterbrochen werden. Gleichzeitig ist die galvanische Trennung unabhängig von der Anlagenkonfiguration, der Stringlänge oder der Anzahl der angeschlossenen Generatorfelder wirksam.
QFire BIG Steuerbox für große PV-Anlagen
Zentrale Steuerung und koordinierte Abschaltung von PV-Strings
Die QFire Steuerbox arbeitet mit einer eigenständigen Systemlogik. Dadurch bleibt die Abschaltfunktion auch bei komplexen Anlagenstrukturen, mehreren Dachflächen oder langen Leitungswegen eindeutig definiert und zuverlässig steuerbar.
Die Steuerbox bildet das zentrale Steuerelement der QFire BIG Generatorfreischaltung. Sie übernimmt die komplette Auswertelogik der anliegenden Steuersignale und koordiniert die Ansteuerung der angeschlossenen Schaltboxen. Im Auslösefall sorgt die Steuerbox für eine definierte, sichere Abschaltung aller angebundenen DC-Strings – unabhängig von Anzahl, Entfernung oder Anlagengröße.
Durch die klare Trennung von Steuerung und DC-Schaltfunktion bleibt die elektrische Struktur übersichtlich und normkonform. Die Steuerbox selbst schaltet keine DC-Lasten, sondern fungiert als übergeordnete Logik- und Schnittstellenebene. Dadurch eignet sich das System besonders für größere und komplexe PV-Anlagen mit mehreren Generatorfeldern oder späterem Erweiterungsbedarf.
Feuerwehrschalter QFire BIG:
Cluster-Technik für große PV-Anlagen
Die Cluster-Technik ermöglicht die zentrale Abschaltung mehrerer Generatorfelder über eine gemeinsame Steuerlogik.
QFire BIG Cluster-Steuerbox für zentrale Abschaltung verteilter Generatorfelder
Zusätzlich: Übergeordnete, sternförmige Abschaltstruktur
Für große und komplexe Photovoltaikanlagen mit mehreren Dachflächen oder Generatorfeldern erweitert die Cluster-Steuerbox das QFire BIG System um eine übergeordnete, sternförmige Abschaltstruktur.
Die Cluster-Steuerbox ergänzt die Funktionen der QFire BIG Generatorfreischaltung bei Anlagen mit mehreren Dachflächen, Hallen, Gebäudeteilen oder weit verteilten Generatorfeldern. Sie fungiert als übergeordnete Verteiler- und Koordinationseinheit und ermöglicht eine sternförmige Anbindung mehrerer Schaltboxen oder Anlagensegmente.
Durch die Cluster-Struktur lassen sich auch große und räumlich komplexe PV-Anlagen zuverlässig und gleichzeitig abschalten. Die Abschaltlogik bleibt dabei eindeutig definiert – unabhängig von der Anzahl der angebundenen Schaltboxen oder der Ausdehnung der Anlage. So eignet sich das QFire BIG System mit Cluster-Steuerbox insbesondere für Industrie-, Gewerbe- und Logistikanlagen sowie für Projekte mit späterem Erweiterungsbedarf.
Auslösearten und Schnittstellen
Plug + Play Installation

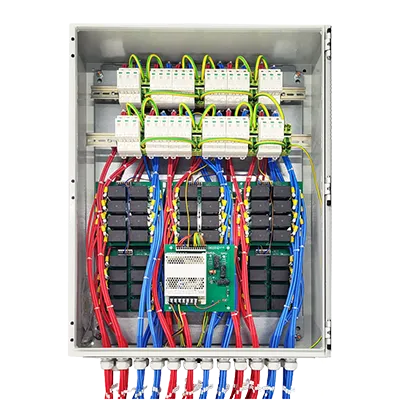

QFire BIG Schaltbox modulare DC-Abschaltung mit galvanischer Trennung
Zur sicheren Abschaltung bis 1.500 V DC / 20 A pro String
Die QFire BIG Schaltboxen übernehmen die galvanische Trennung der PV-Strings direkt am Generatorfeld. Sie bilden die zentrale DC-Schaltfunktion des Systems und sorgen im Abschaltfall für eine sichere, normkonforme Trennung der angeschlossenen Strings.
Durch den modularen Aufbau lassen sich die Schaltboxen flexibel an unterschiedliche Anlagenstrukturen anpassen – von kleinen Teilgeneratoren bis hin zu großen PV-Anlagen mit mehreren Dachflächen und hoher Stringanzahl.
Jede Schaltbox übernimmt die galvanische Trennung der angeschlossenen PV-Strings direkt am Installationsort.
Feuerwehrschalter QFire BIG: projektspezifisch statt Standardlösung
Die QFire BIG Schaltboxen werden projektspezifisch ausgelegt, geplant und gefertigt. Stringanzahl, Anschlusstechnik, Schutzkomponenten, Gehäusegrößen und Schnittstellen werden individuell auf die jeweilige Anlagenstruktur abgestimmt.
So entsteht keine Standardlösung von der Stange, sondern eine technisch saubere, normkonforme und zukunftssichere Abschaltlösung – Made in Germany.
Stringanzahl
■ Schaltboxen von 2 bis 24 PV-Strings
■ flexible Stringreduzierungen zwischen Eingang und Ausgang
Steckerverbinder und Anschlussvarianten
■ Standard: MC4-Evo2 von Stäubli
■ alternativ auch H4, Sunclix oder Klemmtechnik möglich
DC Überspannungsschutz
■ optional integrierter Überspannungsschutz
■ Standard: Q3 Überspannungsschutz T1+2 bis 1.500 VDC
■ alternative Überspannungsschutz-Hersteller auf Anfrage möglich
PV-Sicherungen
■ optional integrierte PV-Sicherungen
■ in Plus- und/oder Minuspol möglich
Projektanfrage Feuerwehrschalter QFire BIG
Sie möchten das QFire BIG System projektspezifisch auslegen, technische Details prüfen lassen oder die passende Systemkonfiguration für Ihre Photovoltaikanlage auswählen?
Über das nachfolgende Anfrageformular erfassen wir alle relevanten Projektdaten strukturiert und nachvollziehbar.
Gerne können Sie Verschaltungspläne, Stringpläne oder weitere technische Unterlagen direkt mitsenden. Auf dieser Basis prüfen wir die technischen Rahmenbedingungen, legen das QFire BIG System passend zu Ihrem Projekt aus und stimmen die Komponenten gezielt ab.
Sollten Rückfragen erforderlich sein, melden wir uns bei Ihnen. Andernfalls erhalten Sie direkt ein projektspezifisches Angebot.
