Feuerwehrschalter PV: Generatorfreischaltung für Photovoltaikanlagen
Technische Erklärung zur sicheren Generatorfreischaltung von PV-Anlagen – von der DC-Stringabschaltung bis zur optionalen AC-seitigen Abschaltlogik.
Was ist ein Feuerwehrschalter für Photovoltaikanlagen?
Ein Feuerwehrschalter für Photovoltaikanlagen ist eine sicherheitstechnische Einrichtung zur gezielten Abschaltung der DC-Stromkreise auf String-Ebene. Er dient dem Schutz von Einsatzkräften, insbesondere bei Bränden oder Rettungseinsätzen an Gebäuden mit PV-Anlagen.
Da PV-Module bei Lichteinfall dauerhaft Gleichspannung erzeugen, bleiben DC-Leitungen zwischen Generatorfeld und Wechselrichter auch nach Abschaltung der AC-Seite spannungsführend. Durch die String-Abschaltung werden mehrere Module zusammengefasst und zuverlässig getrennt, sodass ab dem Installationsort des Feuerwehrschalters in Richtung Wechslrichter keine gefährlichen DC-Spannungen mehr anliegen. Dieses Prinzip hat sich als technisch robust, wirtschaftlich und praxisgerecht bewährt – insbesondere bei größeren und gewerblichen Anlagen.
Eine Modul-Abschaltung wird in Einzelfällen eingesetzt, ist jedoch mit erhöhtem technischem Aufwand, zusätzlicher Komplexität und höheren Kosten verbunden. Moderne Feuerwehrschalter mit String-Abschaltung lassen sich in Brandschutz- und Planungskonzepte integrieren und manuell oder über externe Signale auslösen.
galvanische Trennung nach IEC 60947-3
Schutz für Einsatzkräfte
automatische oder manuelle Auslösung
Moderne Systeme wie der QFire Feuerwehrschalter PV ermöglichen eine automatische oder manuelle Auslösung und erfüllen die Anforderungen der IEC 60947-3 für eine sichere Generatorfreischaltung.
Warum benötigen PV-Anlagen einen Feuerwehrschalter?
Bei Photovoltaikanlagen entstehen hohe Gleichspannungen von bis zu 1.500 V DC.
Selbst wenn der Wechselrichter ausgeschaltet ist, bleiben die DC-Stringleitungen weiterhin unter Spannung.
Im Brandfall kann dies:
Rettungsarbeiten erschweren
Einsatzkräfte gefährden
Löscharbeiten verzögern
Ein Feuerwehrschalter ermöglicht die galvanische Trennung der PV-Strings direkt am Gebäudeeintritt bzw. unmittelbar nach dem Dacheintritt.
Das Problem der DC-Spannung: Photovoltaik erzeugt bei Lichteinfall dauerhaft Spannung.
Die Abschaltung auf AC-Seite macht eine PV-Anlage nicht automatisch DC-spannungsfrei.

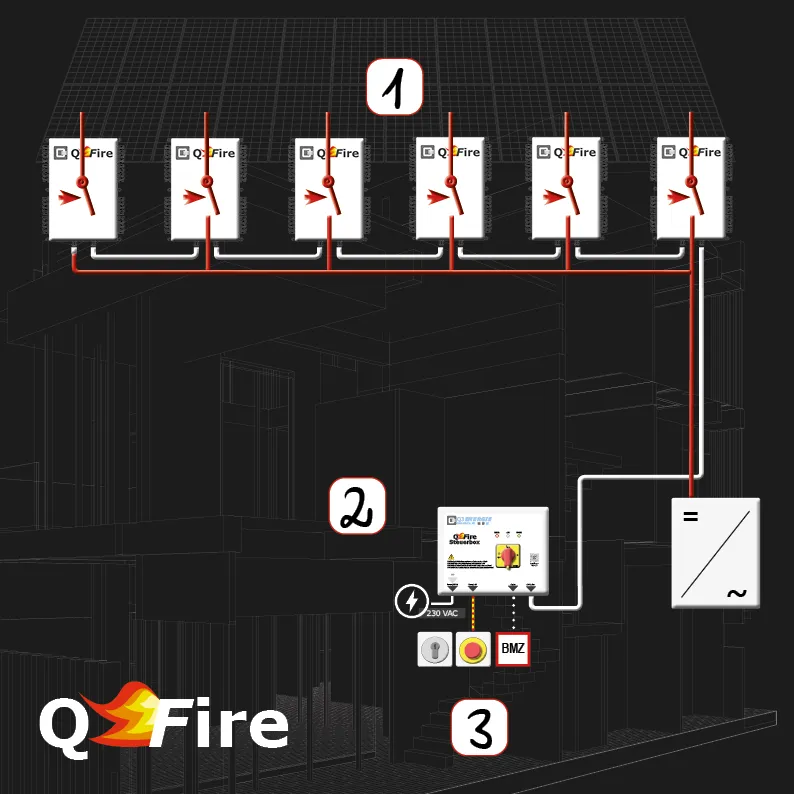

Wie funktioniert ein Feuerwehrschalter in einer PV-Anlage?
Ein Feuerwehrschalter trennt die PV-Strings im Bedarfsfall automatisch oder manuell galvanisch vom Wechselrichter. Typische Komponenten sind:
[1] Schaltboxen nahe dem Dacheintritt
[2] Steuerbox im Bereich des Wechselrichters
[3] optionale externen Not-Aus, Anschluss an die Brandmeldeanlage
Optionale Komponenten sind:
■ Einbindung einer Brandmeldeanlage
■ integrierter Überspannungsschutz
■ integrierte Sicherungen in Plus- und/oder Minuspol
■ Cluster-Technik für mehrere Dachflächen
■ Einbindung eines AC-seitigen Abschaltkonzepts
Im Abschaltfall werden alle Strings galvanisch getrennt, sodass die Leitungen ab dem Installationsort des Feuerwehrschalters in Richtung Wechselrichter spannungsfrei werden.
Diese Trennung ermöglicht eine flexible Anpassung an unterschiedliche Anlagenkonzepte – von kleinen Gewerbeanlagen bis hin zu großen PV-Großanlagen mit mehreren Generatorfeldern.
Technische Anforderungen an moderne Feuerwehrschalter PV
Moderne Systeme müssen eine Vielzahl technischer Anforderungen erfüllen:
Zertifiziert nach IEC 60947-3
Systemspannungen bis 1.500 V DC
Stringströme bis 20 A pro String
sichere Abschaltung ohne Lichtbogenbildung –
galvanische Trennung
robuste Gehäuse für Außenmontage (IP66/IP67)
Integration von Überspannungsschutz und/oder String-Sicherungen

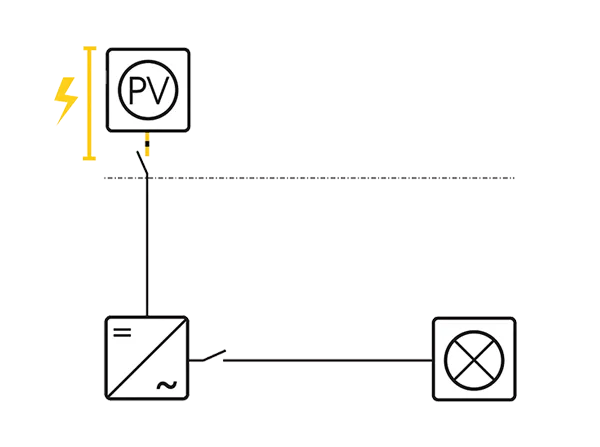

Grundprinzip der DC-seitigen Abschaltung
Bei Photovoltaikanlagen entsteht die Gleichspannung direkt im PV-Generator. Deshalb bleiben Leitungen auf der DC-Seite auch dann kritisch, wenn lediglich die AC-Versorgung abgeschaltet wurde. QFire setzt genau hier an: Die Abschaltung erfolgt auf String-Ebene nahe am Dacheintritt oder in Modulnähe. Ziel ist es, die Leitungen zwischen Schaltbox und Wechselrichter im Auslösefall sicher spannungsfrei zu machen.
Vorteile es Prinzips
Abschaltung direkt auf der DC-Seite der PV-Anlage
Galvanische Trennung aller DC-Strings
Reduktion gefährlicher Gleichspannungen im Brandfall
Abschaltung erfolgt dachnah bzw. in Modulnähe
Der QFire Feuerwehrschalter PV dient der sicheren DC-seitigen Abschaltung von Photovoltaikanlagen. Im Gegensatz zu rein AC-seitigen Abschaltungen wird die Gleichspannung der PV-Generatoren direkt an der Quelle unterbrochen. Dadurch wird verhindert, dass im Brand- oder Einsatzfall weiterhin hohe DC-Spannungen über die Stringleitungen in das Gebäude geführt werden.
Die Abschaltung erfolgt durch eine galvanische Trennung aller aktiven Leiter (+ und −) je String. Nach der Auslösung sind die PV-Strings spannungsfrei, sodass keine gefährlichen Gleichspannungen mehr an den Leitungen oder an den Wechselrichtern anliegen.
Galvanische Trennung der DC-Strings
Der QFire Feuerwehrschalter PV trennt im Auslösefall alle angeschlossenen PV-Strings galvanisch und zweipolig nach IEC 60947-3. Dadurch werden Plus- und Minusleiter jedes Strings zuverlässig vom Wechselrichter getrennt – für maximale Sicherheit im Brand- und Einsatzfall.
Klare Abgrenzung zu Motorschalter-Lösungen
Zweipolige Trennung von Plus und Minus
sichere Unterbrechung der DC-Verbindung
DC-seitige Abschaltung direkt am String statt nur netzseitiger Trennung
geeignet für Systemspannungen bis 1.500 V DC und bis zu 20 A pro String
Bei der galvanischen Trennung wird die elektrische Verbindung zwischen PV-Generator und Wechselrichter vollständig unterbrochen. Nach der Auslösung sind die Leitungen ab der QFire-Schaltbox spannungsfrei. Dieses Prinzip reduziert DC-Gefahren im Brandfall deutlich und sorgt für maximale Sicherheit bei Einsatzkräften und Servicepersonal.
Dieses Schaltprinzip erhöht die Sicherheit im Brand- und Einsatzfall erheblich, da gefährliche Gleichspannungen zuverlässig unterbrochen werden. Gleichzeitig ist die galvanische Trennung unabhängig von der Anlagenkonfiguration, der Stringlänge oder der Anzahl der angeschlossenen Generatorfelder wirksam.
Sichere Auslösung: Abschaltmechanismen für den Feuerwehrschalter PV im Brand- oder Störfall
Mehrere Auslösewege sorgen dafür, dass die Abschaltung im Ernstfall zuverlässig erfolgt – manuell, automatisch oder extern angesteuert.
Der QFire Feuerwehrschalter kann auf unterschiedlichen Wegen ausgelöst werden. Neben der manuellen Abschaltung über die Steuerbox oder externe Not-Aus-Taster reagiert das System auch automatisch auf definierte Fehlerzustände.
Bei Netzausfall oder Unterspannung öffnen die Relais selbsttätig und trennen die angeschlossenen PV-Strings galvanisch vom Wechselrichter. Dadurch bleibt die Sicherheitsfunktion auch bei Ausfall der Versorgungsspannung erhalten. Das System erkennt zusätzlich Kabelbruch oder Spannungsabfall innerhalb der Steuerleitung und führt automatisch eine sichere Abschaltung aus.
Manuelle Abschaltung über Hauptschalter
Externer Not-Aus oder Schlüsselschalter
Automatische Abschaltung bei Netzausfall
Unterspannungserkennung
Kabelbruchüberwachung
Potentialfreie Schnittstellen für Brandmeldeanlagen
Fail-Safe-Prinzip
Fällt die Versorgungsspannung aus oder wird die Steuerleitung unterbrochen, schaltet QFire Feuerwehrschalter PV automatisch ab und trennt die PV-Strings galvanisch vom Wechselrichter.
Das Fail-Safe-Prinzip erhöht die Sicherheit im Brandfall und minimiert das Risiko ungewollt spannungsführender Leitungen.
Möglichkeiten zur Abschaltung beim Feuerwehrschalter PV QFire

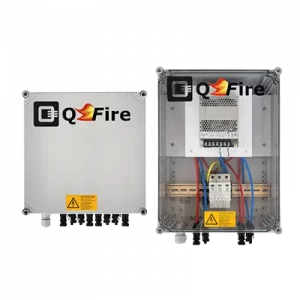

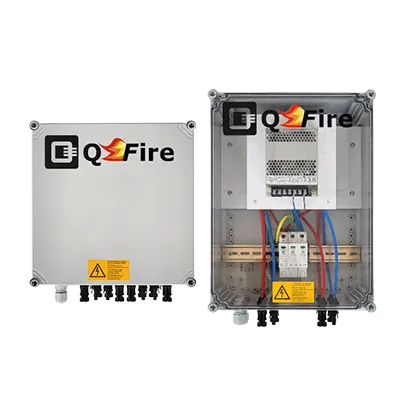

QFire LITE
Der QFire LITE ist eine standardisierte Abschaltlösung zur DC-seitigen String-Abschaltung von PV-Anlagen. Die Abschaltung erfolgt direkt in der Schaltbox, die in Modulnähe bzw. am Dacheintritt installiert wird. Die Auslösung erfolgt über eine einfache, definierte Steuerschnittstelle, beispielsweise über einen externen Taster oder ein Steuersignal.
QFire BIG
Der QFire BIG verfügt über eine zentrale Steuerbox mit erweiterten Funktionen, über die die angeschlossenen Schaltboxen angesteuert werden. Die Steuerbox bietet optische Statusanzeigen und ermöglicht die Einbindung externer Bedienstellen sowie die Anbindung an eine Brandmeldeanlage (BMA) zur automatisierten Auslösung.
Die Abschaltung erfolgt beim QFire LITE durch:
AC gekoppelt über das Stromnetz bei Netzausfall → schaltet das Netz wieder zu, so geht die Anlage automatisch wieder in Betrieb
einen externen Not-Aus
durch Unterspannung aufgrund von Kabelbruch oder bei starken Schwankungen des AC Netz
Die Abschaltung erfolgt beim QFire BIG durch:
AC gekoppelt über das Stromnetz bei Netzausfall → schaltet das Netz wieder zu, so geht die Anlage automatisch wieder in Betrieb
einen externen Not-Aus
durch Unterspannung aufgrund von Kabelbruch oder bei starken Schwankungen des AC Netz
manuell an der Steuerbox
über eine Brandmeldezentrale
Passende externe Schalter für den Feuerwehrschalter PV (Not-Aus, Schlüsselschalter, Not-Aus hinter Glas)

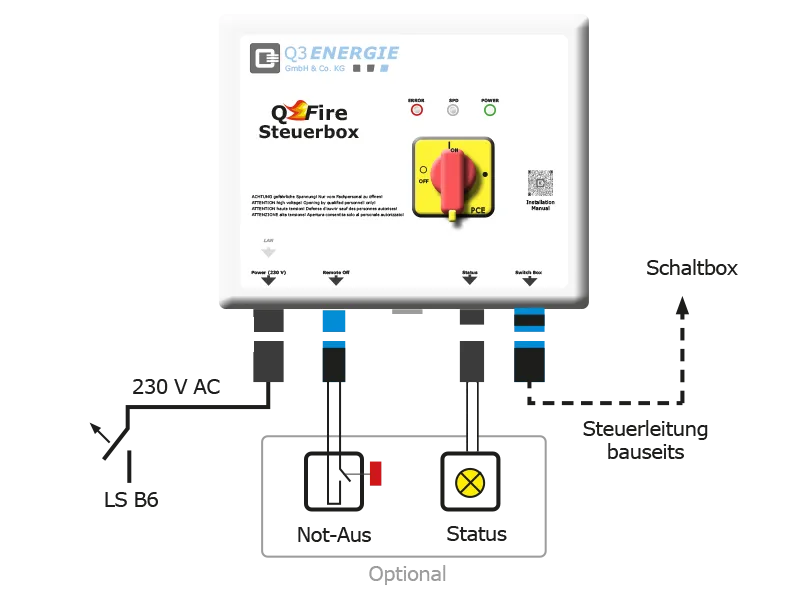

QFire BIG Steuerbox – zentrale Steuerung des Feuerwehrschalter-Systems
Überwachung der Steuersignale
Statusanzeige
Ansteuerung einzelner oder mehrerer Schaltboxen
Auslösung über definierte Schnittstellen
Potentialfreie Schnittstellen für Brandmeldeanlagen (BMA/BMZ)
Die Steuerbox bildet das zentrale Element des QFire Feuerwehrschalter PV Systems. Sie verarbeitet die ankommenden Steuersignale und gibt im Auslösefall die Abschaltbefehle an die angeschlossenen Schaltboxen weiter.
Die Ansteuerung erfolgt über eine klar definierte Steuerschnittstelle, beispielsweise durch einen externen Feuerwehrtaster, eine Brandmeldeanlage oder über eine AC-gekoppelte Auslösung bei Netzausfall.
Die DC-seitige Abschaltung erfolgt ausschließlich in den Schaltboxen.
Die Steuerbox übernimmt lediglich die sichere Ansteuerung und Überwachung des Systems.

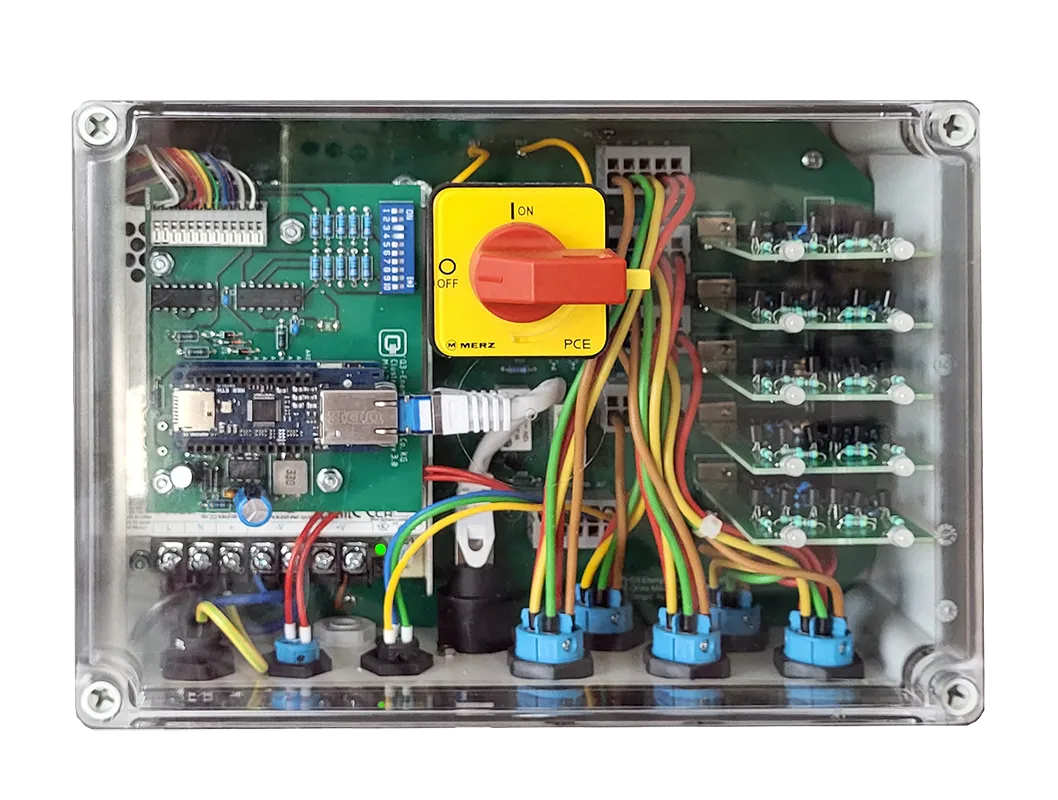

Cluster-Steuerbox für mehrere Dachflächen und Generatorfelder
Sternförmige Anbindung mehrerer Schaltboxen
Gleichzeitige Abschaltung mehrerer Dachflächen
Geeignet für große und komplexe Anlagen

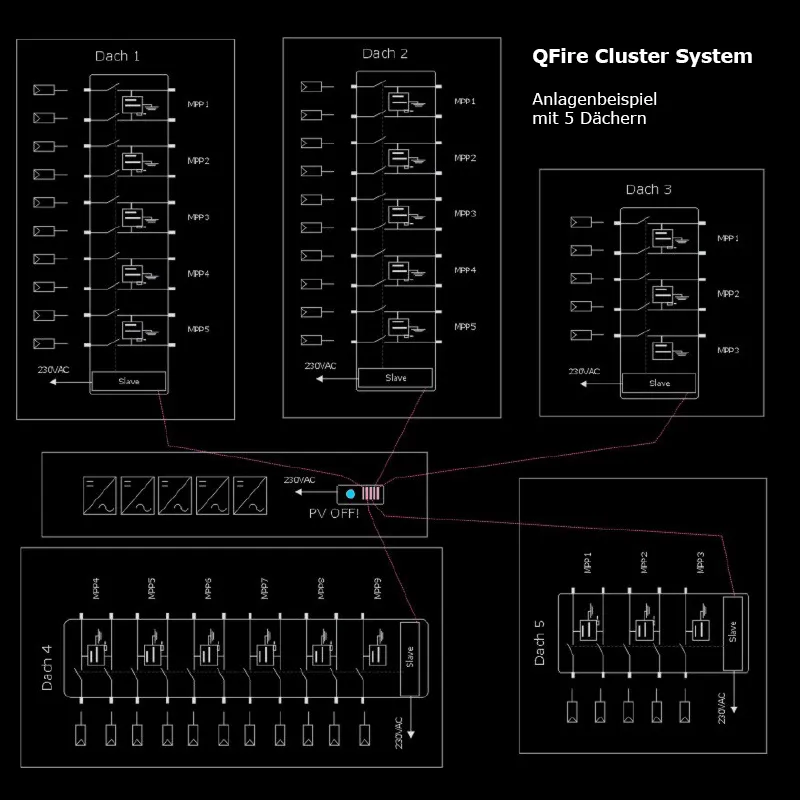

Bei größeren PV-Anlagen mit mehreren Dachflächen oder Generatorfeldern kommt die Cluster-Steuerbox zum Einsatz. Sie ermöglicht die zentrale Ansteuerung mehrerer Schaltboxen, die räumlich getrennt installiert sind.
Die Schaltboxen werden sternförmig an die Cluster-Steuerbox angebunden. Dadurch lassen sich mehrere Dachflächen oder Generatorbereiche zentral und gleichzeitig abschalten.
Durch die Cluster-Technik können komplette Anlagenbereiche oder mehrere Dachflächen gleichzeitig abgeschaltet werden. Dies ist insbesondere bei Gewerbe-, Industrie- oder Freiflächenanlagen mit mehreren Einspeisepunkten von Vorteil. Die Cluster-Struktur erlaubt eine flexible Erweiterung auch für große und komplexe Anlagenstrukturen.

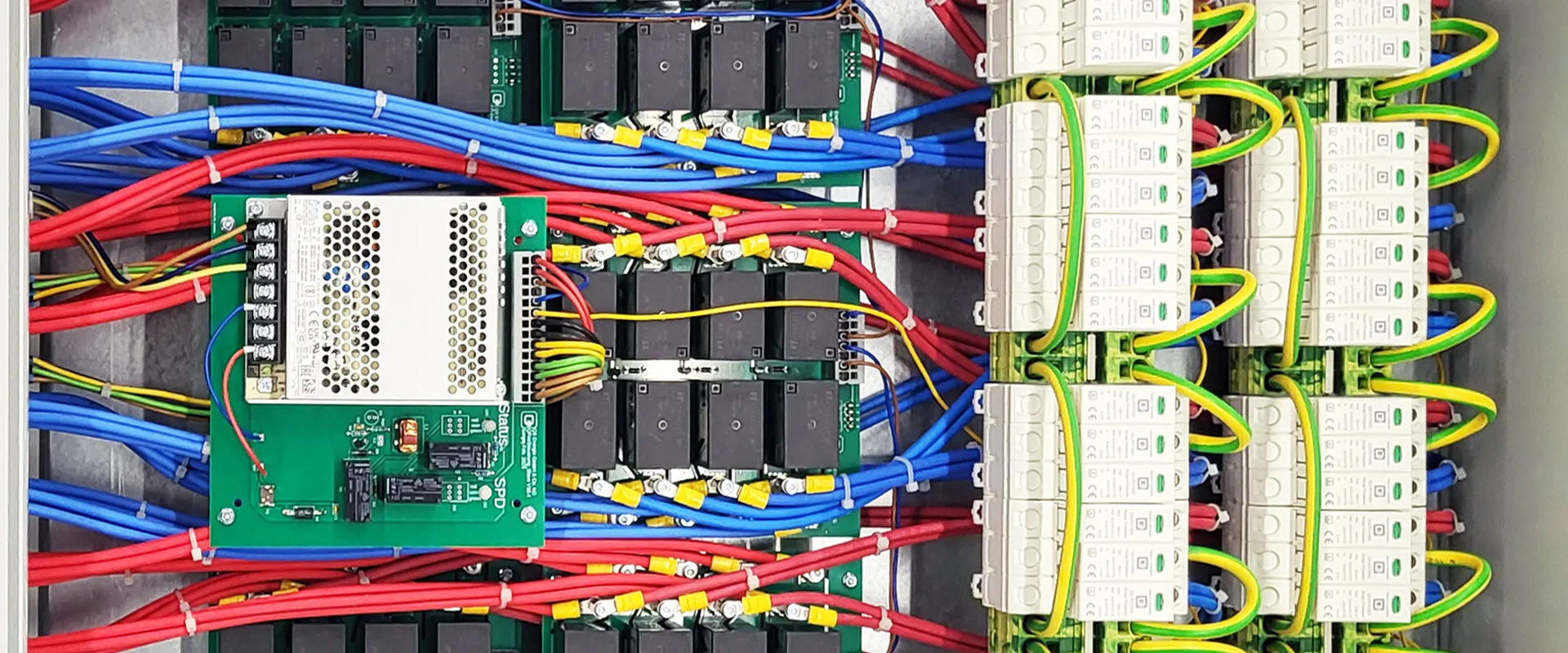

Die Schaltbox – DC-seitige Stringabschaltung
zweipolige galvanische Trennung von Plus- und Minusleiter jedes PV-Strings
ausgelegt für PV-Systeme bis 1.500 V DC und 20 A pro String
Optional mit integriertem Überspannungsschutz und/oder integrierten Sicherungen in Plus- und/oder Minuspol
Je nach Ausführung können mehrere Strings pro Schaltbox integriert werden. Optional ist die Ausrüstung mit Überspannungsschutzmodulen möglich, um die Anlage zusätzlich gegen transiente Überspannungen zu schützen.
Die Schaltbox übernimmt die eigentliche DC-seitige Abschaltung der PV-Strings. Jeder String wird zweipolig galvanisch getrennt, sodass im Auslösefall keine gefährliche DC-Spannung mehr am Ausgang der Schaltbox anliegt.
Normen und Vorschriften für Feuerwehrschalter PV
Die Anforderungen an Abschaltvorrichtungen für Photovoltaikanlagen ergeben sich aus verschiedenen Normen und Richtlinien. Wichtige Grundlagen sind:
■ DIN VDE 0105-100 – Betrieb elektrischer Anlagen
■ VDE-AR-E 2100-712 – Brandschutz bei PV-Anlagen
■ IEC 60947-3 – Schalter und Lasttrennschalter für Niederspannung
Feuerwehrschalter PV müssen die Anlage zuverlässig galvanisch trennen, sodass im abgeschalteten Zustand keine gefährlichen Spannungen mehr auf den Leitungen auftreten.
Normative Grundlagen
Technische Hinweise ergeben sich u. a. aus dem VDE-Regelwerk (z. B. DIN VDE 0100-712, VDE-AR-E 2100-712) sowie aus Handlungsempfehlungen der Feuerwehren zum Einsatz an PV-Anlagen. Für die Ausführung der Schaltgeräte selbst sind zudem die Anforderungen der IEC 60947-3 maßgeblich, die die sichere Trenn- und Schaltfunktion von Lasttrennschaltern definiert.
Häufige Fragen zu Feuerwehrschaltern für PV-Anlagen

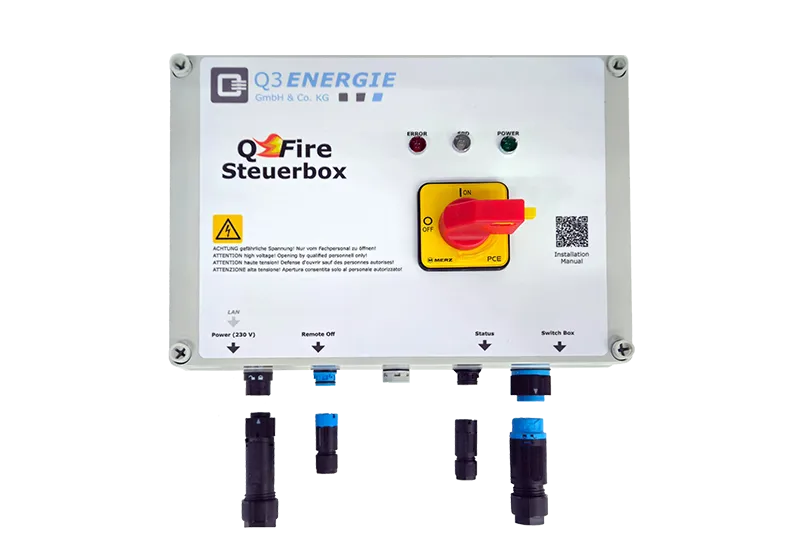

Plug-&-Play-Installation QFire Feuerwehrschalter PV
Einfache Handhabung: Keine interne Verdrahtung der Steuerleitung an Klemmen notwendig
Reduzierter Installationsaufwand: Gegenstecker werden mitgeliefert
Reduzierte Fehlerquellen: Klare Steckverbindungen statt Einzeladerverdrahtung
Kundenspezifische Ausführung: Anschlüsse passend zur jeweiligen Systemkonfiguration
Die QFire Systeme sind mit einer Plug-&-Play-Lösung ausgestattet, um die Installation des Feuerwehrschalters deutlich zu vereinfachen und zu beschleunigen. Kern dieser Lösung sind kundenspezifisch vorverdrahtete Anschlüsse an der Steuerbox sowie an den Schaltboxen.
Durch dieses Steckerkonzept wird die Montage auf der Baustelle deutlich vereinfacht. Lediglich der Netzanschluss sowie die Erdung sind weiterhin intern zu verdrahten. Somit werden Montagezeiten reduziert, Verdrahtungsfehler minimiert und die Installationssicherheit erhöht – insbesondere bei größeren Anlagen mit mehreren Schaltboxen.
Zeitversetzte Abschaltung für Großanlagen und Megawatt-Projekte
Angepasste Abschaltlogik für Großanlagen
Zeitlich versetzte Abschaltung großer Generatorfelder
Verzögerungszeit je nach Anlagengröße zwischen 1-10 Sekunden
Bei sehr großen PV-Anlagen mit hoher installierter Leistung kann eine zeitlich verzögerte Abschaltung sinnvoll sein. Die QFire Steuerung kann so konfiguriert werden, dass einzelne Generatorfelder oder Schaltboxen zeitlich versetzt abgeschaltet werden.
Diese Verzögerungsschaltung trägt dazu bei, elektrische und mechanische Belastungen zu reduzieren und eine kontrollierte Abschaltung großer Anlagen zu gewährleisten.
Praxisbeispiel – Feuerwehrschalter QFire LITE für Fassaden-PV an Hochhäusern
Hochhaus-PV mit stringweiser Abschaltung pro Etage
Bei Photovoltaikanlagen an Hochhäusern, bei denen je Etage ein eigener PV-String an der Fassade geführt und ins Gebäude eingeführt wird, ergeben sich besondere Anforderungen an die DC-seitige Sicherheit und Abschaltlogik.
Gebäudeversicherer und Feuerwehren fordern in solchen Fällen eine klare, reproduzierbare und im Brandfall automatisch wirksame Abschaltlösung. Der Feuerwehrschalter QFire LITE eignet sich ideal für diese Anwendung.
Typische Projektanforderung
■ Ein PV-String pro Etage mit separatem Gebäudeeintritt
■ Unterschiedliche Stringbündelung am Wechselrichter
■ Hohe Anforderungen an Personen- und Einsatzsicherheit
■ Zentrale Abschaltmöglichkeit für die Feuerwehr
■ Hohe Anforderungen an Personen- und Einsatzsicherheit
■ Normkonforme Ausführung gemäß geltender DC-Schalt- und Brandschutzanforderungen
Lösungen für unterschiedliche PV-Anlagen
Feuerwehrschalter PV können in verschiedenen Anlagenkonzepten eingesetzt werden:
■ Gewerbliche PV-Anlagen
■ Industrie- und Freiflächenanlagen
■ Dachanlagen mit mehreren Wechselrichtern
Das modulare QFire System ermöglicht die sichere Abschaltung von kleinen Gewerbeanlagen bis hin zu komplexen PV-Großanlagen mit mehreren Generatorfeldern.
Für wen ist das QFire BIG System ausgelegt?
Planer und Fachplaner
Installateure und EPCs
Betreiber großer PV-Anlagen
Das QFire System wurde speziell für die Anforderungen von Planern, Installateuren und EPCs entwickelt. Durch den modularen Aufbau, die klare Systemlogik und die einfache Installation lässt sich das System normgerecht in unterschiedlichste Anlagenkonzepte integrieren.
Die Kombination aus technischer Sicherheit, Skalierbarkeit und einfacher Handhabung macht QFire zu einer zukunftssicheren Lösung für PV-Anlagen jeder Größe.
Für wen ist das QFire LITE System ausgelegt?
Installateure und Fachbetriebe
Planer kleinerer PV-Anlagen
Großhandel
Das QFire LITE System ist die standardisierte Lösung für kleinere und mittlere Photovoltaikanlagen. Es basiert auf dem gleichen sicheren Funktionsprinzip wie QFire BIG, ist jedoch als kompakte, nicht erweiterbare Einheit ausgelegt.
QFire LITE eignet sich besonders für überschaubare Anlagenkonzepte, bei denen eine einfache Integration, eine geringe Anzahl an Strings, klare Struktur und ein wirtschaftlicher Aufbau im Vordergrund stehen.
Kombinierte DC- und AC-Abschaltung bei großen PV-Anlagen
Bei großen PV-Anlagen, Industrieprojekten und Solarparks muss das Abschaltkonzept oft weiter gedacht werden als nur bis zur DC-Seite. In der Praxis kann es erforderlich sein, die PV-Strings generatornah DC-seitig zu trennen und gleichzeitig die AC-Seite des Wechselrichters bzw. die Einspeisung kontrolliert mit abzuschalten oder zu sperren.
QFire BIG kann in ein solches übergeordnetes Abschaltkonzept eingebunden werden. Die QFire Schaltboxen übernehmen dabei die generatornahe galvanische Trennung der DC-Strings nach IEC 60947-3. Über den Statuskontakt der QFire Steuerbox kann zusätzlich ein externes AC-seitiges Abschaltsignal weitergegeben werden – zum Beispiel an einen Netz- und Anlagenschutz, einen Wechselrichter-Enable-Eingang oder eine bauseitige Schützlösung.
Damit eignet sich QFire BIG besonders für große gewerbliche PV-Anlagen, Megawatt-Projekte, Solarparks, Industriegebäude und Hybridanlagen, bei denen DC-Stringabschaltung und AC-seitige Freigabe nicht getrennt voneinander betrachtet werden sollen.
Warum ist bei großen PV-Anlagen eine kombinierte DC- und AC-Abschaltung sinnvoll?
Bei einfachen PV-Anlagen reicht es häufig aus, die DC-Leitungen über einen definierten Trennpunkt abzuschalten. Bei größeren Anlagen oder Hybridsystemen kann die Situation anders aussehen. Wird zum Beispiel ein Batteriespeicher am Wechselrichter bzw. am Zwischenkreis betrieben, kann der Zwischenkreis weiterhin geladen bleiben. In ungünstigen Fällen können dadurch Spannungen an den DC-Stringleitungen gegen Erde messbar sein, obwohl die DC-seitige Generatorfreischaltung bereits ausgelöst wurde.
Deshalb kann es bei solchen Anlagen sinnvoll oder notwendig sein, die DC- und AC-Seite zeitgleich in das Abschaltkonzept einzubinden. QFire BIG trennt die PV-Strings generatornah auf der DC-Seite. Parallel dazu kann über den Statuskontakt der Steuerbox ein AC-seitiger Abschalt- oder Freigabekreis angesteuert werden. So lässt sich vermeiden, dass DC- und AC-Seite im Schaltfall unabhängig voneinander reagieren.
Kann QFire BIG einen NA-Schutz oder eine Wechselrichter-Freigabe ansteuern?
Ja, projektbezogen kann der Statuskontakt der QFire Steuerbox genutzt werden, um externe Komponenten anzusteuern. Typische Anwendungen sind die Einbindung in einen Netz- und Anlagenschutz, ein Enable-Signal am Wechselrichter oder eine bauseitige Schützsteuerung auf der AC-Seite.
In der Praxis wird der potentialfreie Statuskontakt nicht als Leistungsschalter verwendet, sondern als Signal- oder Freigabekontakt. Er kann zum Beispiel in einen Freigabekreis des NA-Schutzes eingebunden werden. Wird QFire abgeschaltet, kann dadurch gleichzeitig die AC-seitige Freigabe unterbrochen werden. Der NA-Schutz oder die nachgeschaltete Schützlösung übernimmt dann die eigentliche AC-seitige Abschaltung.
Die konkrete Verdrahtung ist abhängig vom eingesetzten NA-Schutz, vom Wechselrichter, vom Netzanschlusskonzept und von den Anforderungen des Projekts.
Wie funktioniert das Abschaltkonzept in der Praxis?
Im Schaltfall übernimmt QFire BIG die DC-seitige Aufgabe: Die angeschlossenen PV-Strings werden an der Schaltbox generatornah galvanisch getrennt. Damit werden die DC-Leitungen ab der QFire Schaltbox in Richtung Wechselrichter abgeschaltet.
Gleichzeitig kann der Statuskontakt der Steuerbox als Signal für die AC-Seite genutzt werden. Dieses Signal kann zum Beispiel einen NA-Schutz, einen Wechselrichter-Eingang oder eine externe Schützsteuerung beeinflussen. In einem typischen Aufbau steuert der Netz- und Anlagenschutz anschließend die AC-Schütze an, sodass die Einspeisung bzw. der AC-Pfad ebenfalls abgeschaltet oder gesperrt wird.
So entsteht ein abgestimmtes Schaltkonzept:
DC-seitig trennt QFire BIG die PV-Strings, AC-seitig wird die Freigabe oder Einspeisung über die dafür vorgesehenen externen Komponenten unterbrochen.
Für welche Anlagen ist die kombinierte DC- und AC-Abschaltung besonders relevant?
Die kombinierte Abschaltung ist vor allem für größere und komplexere Anlagenstrukturen interessant. Dazu gehören gewerbliche Aufdachanlagen, Industrieanlagen, Megawatt-Solarparks, PV-Anlagen mit mehreren Wechselrichtern, Hybridanlagen mit Batteriespeicher, Anlagen mit zentralem Netzanschlusspunkt sowie Projekte mit besonderen Anforderungen aus Brandschutz, Netzanschluss oder Betriebssicherheit.
Gerade EPCs und Planer müssen bei solchen Projekten sicherstellen, dass die Abschaltung nicht nur an einer einzelnen Komponente funktioniert, sondern zum gesamten Anlagenkonzept passt. QFire BIG bietet dafür die DC-seitige Generatorfreischaltung und die Möglichkeit, über den Statuskontakt eine AC-seitige Abschaltlogik einzubinden.
Was ist bei der Planung zu beachten?
Die AC-seitige Abschaltung wird nicht direkt durch die QFire Schaltbox als Leistungsschalter ausgeführt. QFire BIG stellt die DC-seitige galvanische Trennung bereit und kann über den Statuskontakt der Steuerbox ein Signal für die AC-seitige Abschaltlogik liefern.
Die Auslegung der AC-Komponenten – zum Beispiel NA-Schutz, AC-Schütze, Wechselrichter-Freigabe, Netzanschluss und Schutzkonzept – erfolgt immer projektbezogen. Dabei müssen die Vorgaben des Wechselrichterherstellers, die Anforderungen des Netzbetreibers, das Netzanschlusskonzept und die geltenden technischen Regeln berücksichtigt werden.
Für große PV-Anlagen sollte die kombinierte DC- und AC-Abschaltung deshalb früh in der Planung berücksichtigt werden. So können Schaltlogik, Statusmeldung, Not-Aus-Konzept, Steuerleitung, NA-Schutz und Wechselrichterfreigabe sauber aufeinander abgestimmt werden.
Hinweis zur AC-seitigen Abschaltung:
QFire BIG ersetzt keinen Netz- und Anlagenschutz und keine bauseitige AC-Schalttechnik. Die QFire Steuerbox kann über den Statuskontakt jedoch ein Signal für externe AC-Komponenten bereitstellen. Die konkrete Umsetzung erfolgt immer projektspezifisch nach Anlagenkonzept, Wechselrichtervorgaben, Netzanschlussbedingungen und den vor Ort geltenden technischen Anforderungen.
Fachbeiträge & Pressemeldungen zum Feuerwehrschalter für Photovoltaik
Der Einsatz von Feuerwehrschaltern in Photovoltaik-Anlagen wird in der Branche intensiv diskutiert – insbesondere im Hinblick auf Sicherheit, Normung und Einsatz im Brandfall. Hier finden Sie ausgewählte Fachberichte, Branchenmeldungen und technische Einordnungen.
Intersolar 2026: Q3 Energie präsentiert KI-Konfigurator für Photovoltaik-Feuerwehrschalter
→
Wann ist ein Feuerwehrschalter bei Photovoltaik-Anlagen notwendig?
→
Generatorfreischaltung mit dem Feuerwehrschalter
→
Q3 PV-Feuerwehrschalter „QFire“ erhält Zertifizierung nach IEC 60947-3
→
QFire PV Feuerwehrschalter Schulung: Praxisnahe Schulung für Planer und Installateure
→YouTube Video Q3 erklärt: QFire Feuerwehrschalter PV – sichere DC-seitige Abschaltung im Brandfall
Immer häufiger fordern Gebäudeversicherer, Behörden und Feuerwehren eine automatische Abschaltung von Photovoltaikanlagen im Brand- oder Einsatzfall. Hintergrund ist die Gefahr, die von weiterhin spannungsführenden DC-Leitungen ausgeht, selbst wenn die AC-Versorgung des Gebäudes bereits abgeschaltet wurde.
Der Feuerwehrschalter ermöglicht die sichere DC-seitige Abschaltung der PV-Strings direkt am Gebäude- oder Dacheintritt. Die Auslösung erfolgt über eine definierte Steuerschnittstelle, beispielsweise durch das Abschalten der Gebäudeversorgung, einen Feuerwehrtaster oder eine angebundene Brandmeldeanlage. Im Auslösefall werden die DC-Strings galvanisch getrennt, sodass keine gefährlichen Gleichspannungen mehr in das Gebäude geführt werden.
Wird die Stromversorgung nach einem Einsatz wiederhergestellt, kann sich das System automatisch wieder zuschalten. Ein manuelles Eingreifen an der PV-Anlage oder auf dem Dach ist in diesem Fall nicht erforderlich. Dadurch wird sowohl die Sicherheit im Einsatzfall als auch die Betriebssicherheit der PV-Anlage gewährleistet.
Das Video zeigt das Funktionsprinzip eines Feuerwehrschalters PV anschaulich und praxisnah.
Online Schulung QFire Feuerwehrschalter PV
Die Planung und Installation von Feuerwehrschaltern für Photovoltaikanlagen erfordert ein sicheres Verständnis der technischen Funktionsweise, der normativen Rahmenbedingungen und der praktischen Umsetzung. In der QFire Schulung vermitteln wir praxisnahes Fachwissen zur DC-seitigen String-Abschaltung, zur Systemintegration sowie zu typischen Planungs- und Installationsfragen.
Die Schulung richtet sich an Planer, Fachbetriebe und technische Entscheider, die Feuerwehrschalter fachgerecht auslegen, installieren oder bewerten müssen.
FAQ – Feuerwehrschalter und Brandschutz bei PV-Anlagen
Im Zusammenhang mit Feuerwehrschaltern für Photovoltaikanlagen ergeben sich in der Praxis regelmäßig technische, normative und rechtliche Fragestellungen. Diese betreffen insbesondere die DC-seitige Abschaltung, die Abgrenzung von String- und Modulabschaltung, die Einbindung in Brandschutzkonzepte sowie die Frage nach einer möglichen Verpflichtung.
Da es keine pauschale gesetzliche Vorgabe gibt, hängt der Einsatz von Feuerwehrschaltern häufig vom konkreten Anwendungsfall, der Anlagenauslegung, den zuständigen Behörden sowie von Normen und Handlungsempfehlungen ab. Die folgenden Fragen und Antworten sollen eine fachliche Orientierung bieten und typische Unsicherheiten aus Planung, Installation und Betrieb von PV-Anlagen systematisch aufgreifen.
Die nachfolgenden Fragen und Antworten fassen die wichtigsten technischen und rechtlichen Aspekte rund um Feuerwehrschalter für Photovoltaikanlagen zusammen und dienen als Orientierungshilfe für Planung, Installation und Betrieb.
Planung & Ausschreibung
Für Fachplaner & Planungsbüros
Normative Grundlagen, Planungshinweise und Ausschreibungstexte für Feuerwehrschalter in modernen PV-Anlagen.
Montage & Inbetriebnahme
Für Fachplaner & Installateure
Technische
Grundlagen für die fachgerechte Montage und Inbetriebnahme von Feuerwehrschaltern.
Produkte & Vertrieb
Für Großhandel & Vertriebspartner
Überblick über Produktvarianten, technische Ausführungen
und Antworten auf häufige Fragen rund um Feuerwehrschalter PV.
